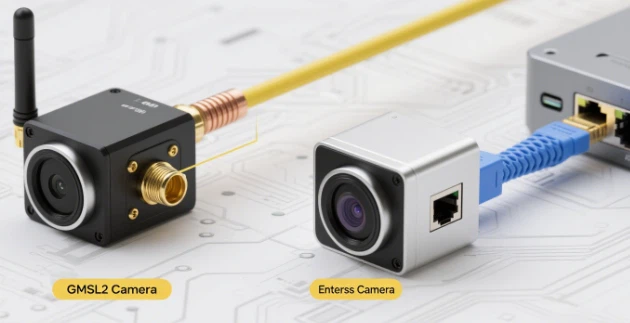

Càmera GMSL2 vs Ethernet: les principals diferències en la visió incrustada

La transmissió alta - qualitat, alta - Les dades d'imatge de l'amplada de banda sempre ha estat crucial per al disseny del sistema de visió. Això és particularment cert en àrees com la conducció autònoma, l’automatització industrial i la robòtica, on la distància -, baixa - latència i la transmissió de dades altament fiable és crucial. Les càmeres GMSL2 i les càmeres Ethernet són dues solucions tecnològiques principals. Cadascun té els seus propis avantatges tècnics i escenaris aplicables, però també presenta els seus propis reptes.

Com a consultor especialitzat en mòduls de càmera, aquest article proporcionarà una anàlisi de profunditat de - dels principis, arquitectura i diferències de rendiment entre aquestes dues tecnologies de transmissió de velocitat -: GMSL2 i Ethernet. Des de la perspectiva d’un enginyer, explorarem els avantatges i els contres de GMSL2 vs. Ethernet i proporcionarem una guia de selecció pràctica per ajudar -vos a prendre la decisió més informada per a la vostra aplicació de visió incrustada.

Què és una càmera GMSL2?

GMSL2 (Gigabit Multimedia Serial Link 2) és un protocol de comunicació en sèrie desenvolupat per Maxim integrat (ara dispositius analògics). Està dissenyat per a l'ample de banda High -, Low - Transmissió de dades de latència i control de dades en aplicacions d'automoció i industrial. Un mòdul de càmera GMSL2 consisteix normalment en un sensor d’imatge CMOS i un xip de serialitzador GMSL2. Aquest serialitzador envia i transmet MIPI CSI-2 dades de sensors a gran velocitat.

El nucli de GMSL2 rau en la seva arquitectura eficient. Es pot transmetre simultàniament les dades d’imatge de velocitat d’alta -, les ordres de control bidireccional i la potència sobre un cable coaxial o un cable retorçat (STP) un únic cable coaxial. Aquesta integració "Single -" simplifica significativament el disseny del cablejat, reduint el cost i la complexitat del cablejat. Aquest és un avantatge significatiu per als sistemes de conducció autònoma i ADAS, que són espai - restringits i sensibles al pes del cable.

Què és una càmera Ethernet?

Una càmera Ethernet utilitza el protocol Ethernet per transmetre dades d’imatge. Aprofita les tecnologies de xarxa familiars per empaquetar les dades d’imatges en paquets IP estàndard i enviar -los a través de cables Ethernet. UnaMòdul de càmera EthernetNormalment inclou un sensor d’imatge, un processador de senyal d’imatge (ISP) i un SOC o FPGA que encapsula el flux de vídeo en paquets Ethernet.

Els avantatges de Ethernet es troben en la seva versatilitat i ecosistema ampli. Permet que les càmeres s’integrin en les infraestructures de xarxa estàndard existents i es comuniquen perfectament amb altres dispositius de xarxa. A més, Ethernet per a la visió industrial és altament madur, donant suport a la indústria - protocols estàndard com Gige Vision, fent que la integració i la interoperabilitat de la càmera siguin senzilles.

Què és un cable Ethernet?

Els cables Ethernet són el fonament de la connectivitat de la càmera Ethernet. Consisteixen en múltiples parells de cables retorçats que s’utilitzen per transmetre dades entre dispositius de xarxa. Els cables Ethernet tenen diversos tipus, com CAT5E, CAT6 i CAT7, segons la velocitat de dades i l'estructura de blindatge de cables.

Tipus de cables Ethernet

CAT5E admet Gigabit Ethernet, CAT6 admet velocitats de fins a 10 Gbps i Cat7 ofereix un rendiment encara més elevat. En la visió de la màquina i les aplicacions industrials, els cables STP blindat (parells retorçats blindats) sovint s’utilitzen per resistir la interferència electromagnètica.

Comparació de rendiment de GMSL2 vs. Ethernet: especificacions tècniques bàsiques

Al camp de visió incrustat, l’elecció entre GMSL2 i Ethernet requereix una comparació de profunditat a - basada en diverses especificacions tècniques bàsiques.

A continuació, es mostra una comparació detallada de rendiment de GMSL2 vs. Ethernet:

1. Ample de banda:GMSL2 té una amplada de banda típica de 6Gbps, que pot suportar diversos fluxos de vídeo en alta definició, però el seu amplada de banda està fixat. L’ample de banda Ethernet depèn de l’estàndard, com ara Gige (1Gbps), 10Gige (10Gbps) i fins i tot superior. Tot i això, l'amplada de banda Ethernet es comparteix i la presència d'altres dispositius a la xarxa redueix l'amplada de banda disponible.
2. Latència:GMSL2 Utilitza el punt - a - Transmissió en sèrie del punt, donant lloc a latència extremadament baixa i determinista, normalment en el rang microsegon. Això és crucial per a Real - Responsivitat del temps - Aplicacions crítiques com ADAS. La latència Ethernet és relativament alta i incerta a causa del processament de la pila de protocols i la commutació de xarxa, que és un punt de dolor en escenaris crítics reals - -.
3. Fiabilitat i robustesa:GMSL2 ofereix de manera inherent una excel·lent interferència electromagnètica (EMI) immunitat, especialment sobre els cables coaxials, cosa que la fa molt resistent a ambients durs com l’automoció. Les càmeres Ethernet d'automòbils requereixen cables i connectors més complexos per mitigar l'EMI.
4. Arquitectura:GMSL2 utilitza un punt - a - arquitectura de connexió directa del punt, amb mòduls de càmera directament connectats al xip del controlador d'amfitrió. Ethernet, per la seva banda, utilitza una arquitectura multi - de xarxa, permetent que diverses càmeres es connectin a un sol interruptor, que al seu torn es connecta al controlador de l'amfitrió.
5. Cables i consum d’energia:GMSL2 transmet dades, control i potència simultàniament sobre un únic cable (POC, potència sobre coaxi), simplificant el cablejat i consumint poca potència. Si bé el POE d’Ethernet (el poder sobre Ethernet) també pot transmetre energia, generalment consumeix més potència que GMSL2.

Comparació d’arquitectura de GMSL2 vs. Ethernet: anàlisi de diferències d’arquitectura bàsica

L’arquitectura de GMSL2 es construeix al voltant del punt - a - Connexions del punt. UnaMòdul de càmera GMSL2S'ha de connectar directament al sistema de control d'amfitrió mitjançant un serialitzador i un deserialitzador, limitant l'escalabilitat del sistema. Aquesta connexió directa garanteix una latència extremadament baixa i una alta fiabilitat. Aquesta arquitectura és ideal per a sistemes de vista envoltant en conducció autònoma, on cada càmera té un enllaç de dades dedicat.

En canvi, Ethernet per a la visió industrial utilitza una arquitectura de punts multi -. Diverses càmeres es poden connectar al mateix sistema de control d'amfitrió mitjançant un commutador Ethernet. El punt de venda d'aquesta arquitectura és la seva flexibilitat i escalabilitat. Els enginyers poden afegir o eliminar càmeres fàcilment i aprofitar la infraestructura de xarxa existent. Tanmateix, el seu inconvenient és que les col·lisions de dades i la incertesa de la latència augmenten a mesura que augmenta el nombre de dispositius de la xarxa.

Com n’heu escollit un? Guia de selecció i consideracions de decisió

En els projectes de visió incrustats, l’elecció entre GMSL2 i Ethernet és una decisió que els enginyers han de pesar en funció dels seus escenaris d’aplicació específics. A continuació, es mostren algunes directrius pràctiques de selecció:

1. Real - requisits de temps:Si la vostra aplicació té requisits de latència extremadament elevats, com ara l'avís de sortida de carril o la detecció de vianants en sistemes ADAS mitjançant GMSL2, la baixa latència i el determinisme de GMSL2 són insubstituïbles.
2. Longitud del cable i complexitat del cablejat:En aplicacions amb un espai de cablejat limitat, com ara l’automoció i la robòtica, la solució "Single {{1- de la càmera GMSL2 pot simplificar significativament el disseny, reduint el cost i el pes.
3. Escalabilitat del sistema:Si el vostre projecte requereix la flexibilitat per connectar diverses càmeres i no requereix un rendiment de temps real real -, com ara el control de punts multi - o la recollida de dades remota en aplicacions de visió industrial mitjançant Ethernet, l’arquitectura de xarxa universal de la càmera Ethernet pot ser una millor elecció.
4. Cost i ecosistema:Els xips GMSL2 són generalment més cars i tenen un ecosistema relativament tancat. Ethernet, per la seva banda, ofereix menors costos de xip i components i una gran font oberta - i ecosistema estàndard.

Sumari

Les càmeres GMSL2 i les càmeres Ethernet, dues tecnologies de transmissió de velocitat -, cadascuna té una posició significativa en el camp de visió incrustat. GMSL2, amb la seva baixa latència, alta fiabilitat i solucions de cablejat senzilles, és una opció ideal per a la conducció autònoma i els ADA. Ethernet, per la seva banda, destaca als camps de visió industrial i general de la màquina gràcies a la seva versatilitat, escalabilitat i ecosistema madur.
