Número de mòdul |
XLS12073-V1.0 |
Sensor |
OV9281 Monocrom CMOS |
|
Resolució |
1280*800 |
Dimensió |
(personalitzable) |
|
Lent fov |
85 graus (opcional) |
Tipus d’enfocament |
Ff |
|
Interfície |
MIPI |
Distintiu |
Outter global, 120fps |
Descripció dels productes
ElXLS12073-V1.0 OV9281 Mòdul de càmera CMOS monocromaestà dissenyat per a aplicacions que demanenvelocitat, estabilitat i precisió. És compatibleTecnologia de l'obturador global, capturant imatges nítides sense artefactes de moviment fins i tot en entorns de velocitat -. AmbResolució 1MP (1280 × 800)iTaxa de fotograma de 120fps, garanteix la captura de la imatge de temps real -.
ÉsInterfície MIPI/DVPel fa compatible amb plataformes populars com araRockchip, Qualcomm, MTK, STM32, i d’altres. Combinat ambconsum baix d'energiaiDimensions compactes, s'adopta àmpliament aEscàners al detall, autenticació biomètrica, imatge AR/VR i inspecció industrial.
Destacats
Tecnologia de l'obturador global- Elimina els artefactes de moviment
Ultra - Captura ràpida- Fins a 120fps a 1MP de resolució
Una àmplia compatibilitat de la plataforma- RK, Qualcomm, MTK, STM32, etc.
Compacte i baixa potència- Fàcil d’incorporar en dispositius mòbils i industrials

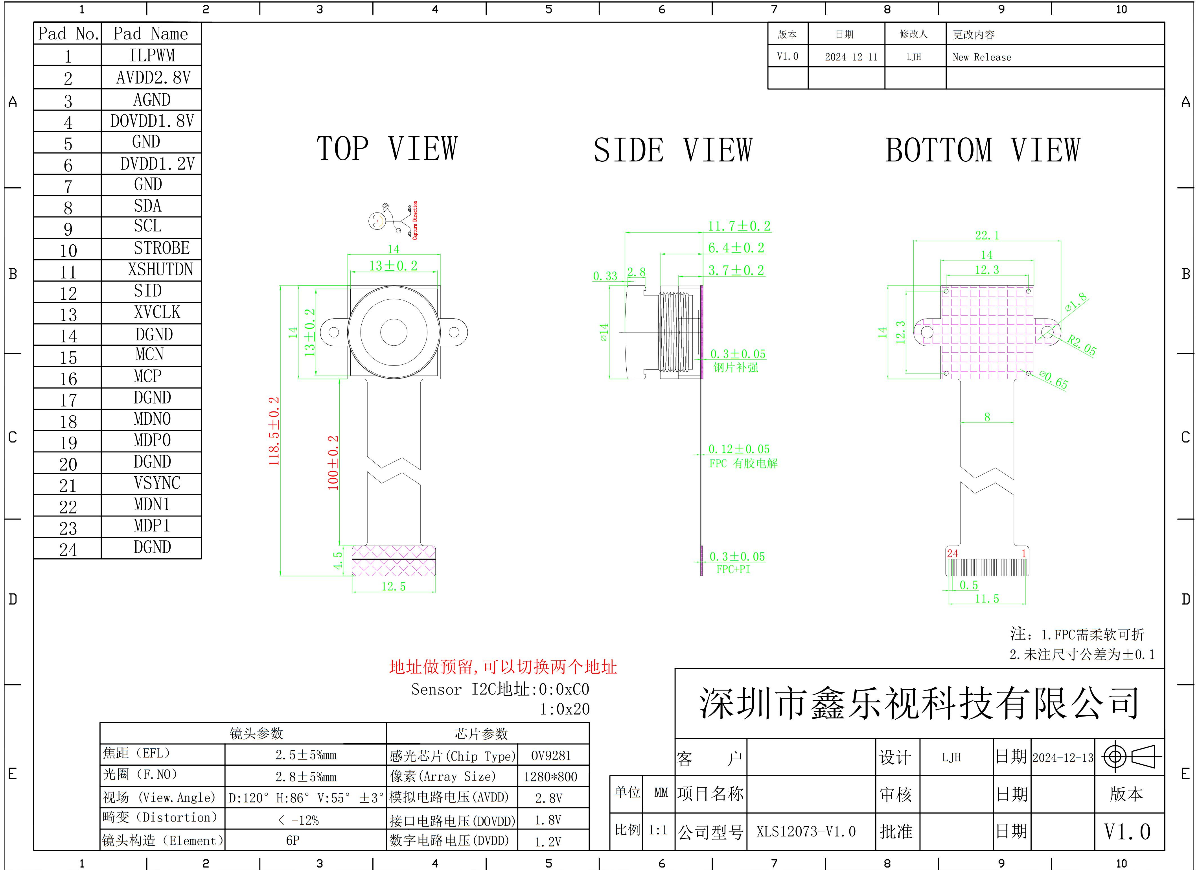

Diagrama d'estructura
paràmetre
|
Article |
Especificació |
|
Model |
XLS12073-V1.0 |
|
Sensor |
OV9281 Monocrom CMOS |
|
Mida del sensor |
1/4 polzada |
|
Píxels efectius |
1280 × 800 (1MP) |
|
Velocitat de marc |
1280 × 800 @120fps / 640 × 480 @120fps / 320 × 240 @120fps |
|
Mida de píxels |
3.0 μm × 3.0 μm |
|
Tipus d'obturador |
Obturador global |
|
Interfície de sortida |
MIPI de 1/2 carrils, DVP paral·lel |
|
Format de sortida |
Cru de 10 bits |
|
Tipus d’enfocament |
Focat fix (FF) |
|
Camp de vista (FOV) |
120 graus (opcional) |
|
Mida de la lent |
1/4 polzada |
|
Dimensions del mòdul |
118,5 × 14 mm |
|
Mida del paquet |
11,7 × 13 mm |
|
Subministrament elèctric |
Analògic: 2.8V (típic), nucli: 1.2V (típic), E/S: 1.8V (típic) |
|
Consum d'energia |
Actiu: 134MW, Standby: 65μA, Apagat: 50 μA |
|
Temperatura de funcionament |
-30 graus a +85 grau |
|
Temperatura d’imatge estable |
De 0 grau a 50 graus |
|
Àrea d'imatge |
3896 μm × 2453 μm |
|
Mida de la matriu activa |
1296 × 816 |
|
Mode d'escaneig |
Progressiva |
|
Temps d'exposició |
Min: 1 període de fila / max: longitud del marc - 12 períodes de fila |
|
Compatibilitat de la plataforma |
Rockchip, Qualcomm, Allwinner, Mtk, Spreadtrum, Hisilicon, Mstar, Stm32 |
|
Aplicacions típiques |
Scanning de codis de barres, reconeixement del codi QR, exploració 3D, inspecció industrial, reconeixement facial, dispositius AR/VR, detecció de patrons, reconeixement de gestos, reconeixement de l'iris, visió de màquina, alta - captura de velocitat |
